TourBox 다이얼(노브)을 안전하게 분해하는 절차와 주의사항을 단계별로 정리한 상세 가이드입니다.
TourBox는 그래픽 작업자와 영상 편집자들에게 최적화된 컨트롤 박스입니다. 특히 다이얼(노브)은 정밀한 조작을 위한 핵심 요소로, 사용 중 내부 청소 또는 부품 교체가 필요할 수 있습니다. 하지만 제품을 무리하게 분해하면 센서나 하우징이 손상될 수 있으므로, 반드시 올바른 절차와 주의사항을 숙지해야 합니다.
이번 포스트에서는 TourBox의 다이얼을 안전하게 분해하는 방법과 주의할 점을 단계별로 설명합니다. 작업 전 반드시 전원 분리 및 정전기 방지 조치를 취하세요.
1. 분해 전 준비사항
- 전원 차단: USB 또는 배터리 제거
- 작업 도구: 정밀 드라이버, 흡착패드, 고무장갑, 플라스틱 헤라
- 작업 환경: 정전기 방지 매트 위에서 조심스럽게 진행
2. 외부 하우징 열기
하단 고무패드를 조심히 떼어내면 내부 나사 4개가 드러납니다. 십자 드라이버로 나사를 제거한 후, 플라스틱 오프너로 틈을 따라 상단 케이스를 천천히 벌려줍니다. 이때 케이스 내부에 케이블이 있을 수 있으므로 절대 잡아당기지 마세요.
3. 다이얼(노브) 분리

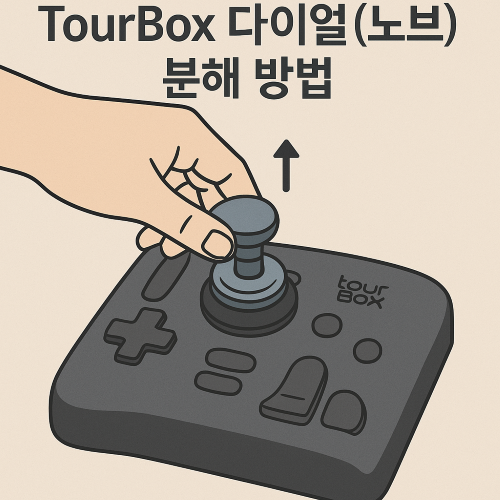

TourBox의 다이얼은 프레스핏 방식으로 고정되어 있으며, 나사로 고정된 구조는 아닙니다. 손으로 잡고 좌우로 살짝씩 흔들며 수직 방향으로 천천히 들어올리면 분리됩니다. 다이얼이 너무 단단히 고정되어 있을 경우, 흡착패드를 활용하면 효과적입니다.
4. 분해 시 주의사항
- 금속 도구 사용 금지: 내부 기판이나 센서를 손상시킬 수 있음
- 회전만으로 분리 불가: 반드시 수직 방향으로 힘을 줘야 함
- 무리한 당김 금지: 내부 인코더 축이 파손될 수 있음
5. 다이얼 재조립 요령
청소 또는 교체가 끝난 후에는 다이얼을 회전 방향에 맞춰 다시 프레스핏 방식으로 눌러 끼웁니다. 내부 연결 케이블이 눌리거나 꼬이지 않도록 정리한 후, 하우징을 역순으로 조립하면 완료됩니다. 나사 조립 시 과도한 압력을 주지 말고, 4개를 균등하게 조여야 외형 틀어짐이 없습니다.
6. 다이얼 문제 발생 시 자가 점검 방법
다이얼이 헛도는 느낌이 있거나 입력이 제대로 되지 않는다면, 내부 인코더가 느슨해졌거나 센서 오염 가능성이 있습니다. 부드러운 붓이나 에어브러시로 청소하거나, 접점 세정제를 극소량 사용해도 좋습니다. 단, 알코올이나 윤활유는 PCB 손상의 원인이 되므로 금지합니다.
7. 추천 도구 및 조합
가장 안전하게 다이얼을 분해하려면 다음과 같은 도구 조합을 추천합니다.
- 3M 흡착패드: 단단한 프레스핏 다이얼 분리에 효과적
- 고무장갑: 미끄러짐 방지, 힘 전달 효율 높임
- 정밀 플라스틱 헤라: 하우징 틈 분리에 유용
8. 결론
TourBox 다이얼 분해는 구조만 이해하면 어렵지 않지만, 조심하지 않으면 손상될 위험이 높습니다. 나사가 없는 프레스핏 구조임을 확인한 후, 천천히 위로 흔들어 올리는 방식으로 접근하세요. 위 절차를 따르면 누구나 안전하게 내부 점검 및 교체 작업을 수행할 수 있습니다.
